Ford Kuga - Manual de Instruções > Substituir uma lâmpada

Nota:  Os faróis HID não são reparáveis. Solicite a verificação do veículo assim que possível.

Nota:  As instruções que se seguem descrevem a forma de remover as lâmpadas. Instale as lâmpadas de substituição pela ordem inversa, a não ser que seja indicado o contrário.

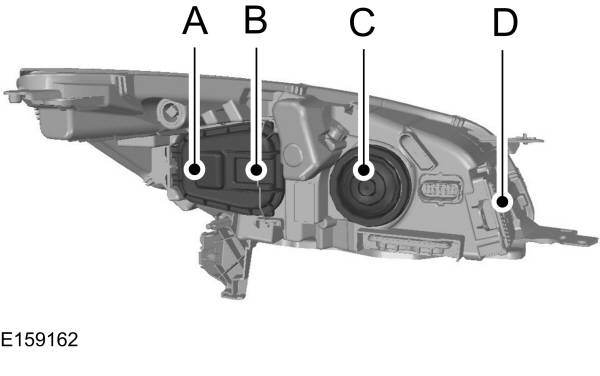

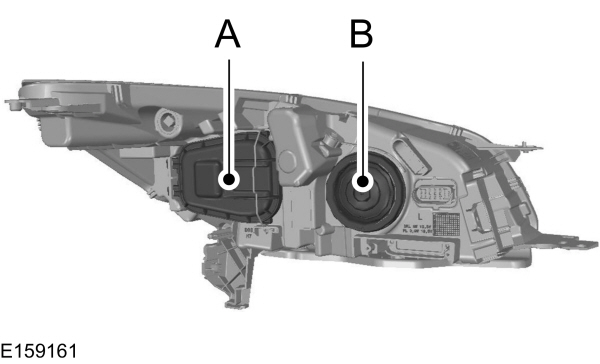

Tipo 1

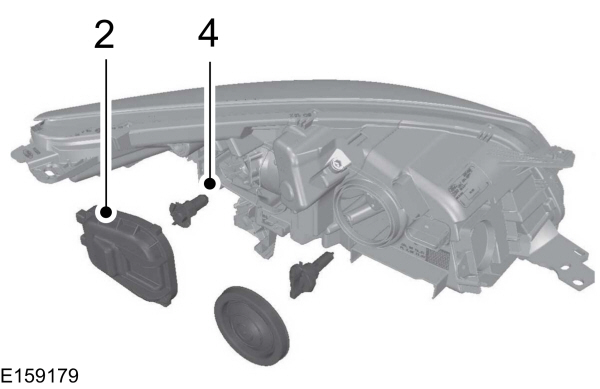

Luz de máximos do farol

1. Remova a cobertura.

1. Desligue a ficha.

1. Rode a lâmpada no sentido contrário ao dos ponteiros do relógio e puxe-a a direito para fora para a remover.

Luz de médios do farol

1. Solte o grampo de fixação metálico.

1. Remova a cobertura.

1. Desligue a ficha.

1. Remova a lâmpada.

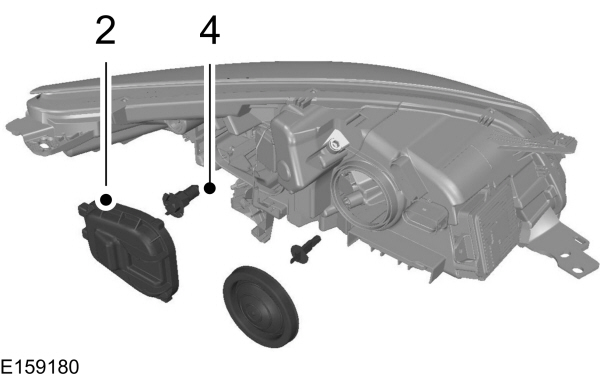

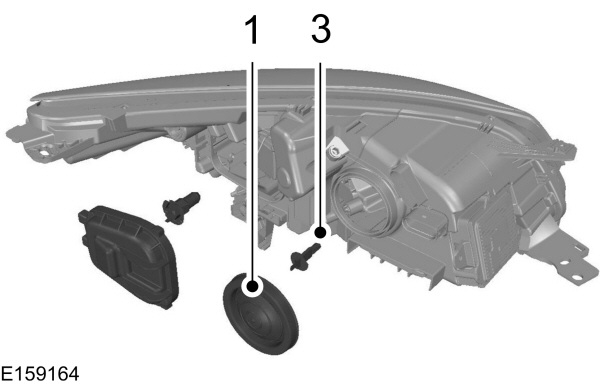

Tipo 2

Luz de máximos do farol

1. Solte o grampo de fixação metálico.

1. Remova a cobertura.

1. Desligue a ficha.

1. Remova a lâmpada.

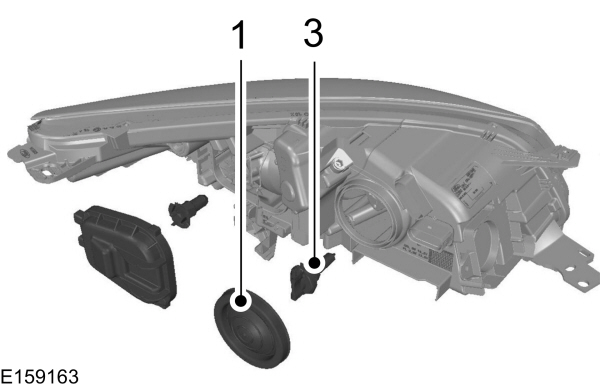

Lâmpada da luz de curva fixa do farol

1. Remova a cobertura.

1. Desligue a ficha.

1. Rode a lâmpada no sentido contrário ao dos ponteiros do relógio e puxe-a a direito para fora para a remover.

Indicador de mudança de direção e luz dianteira de nevoeiro

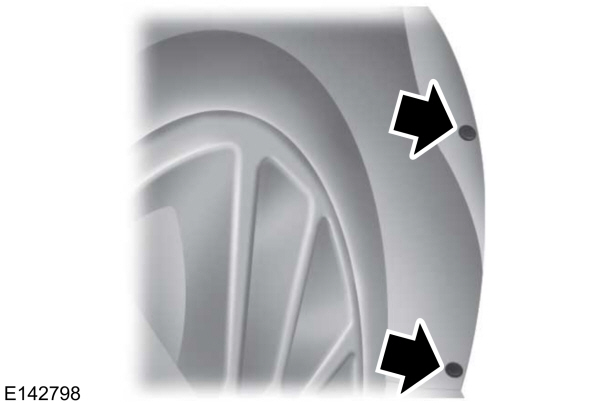

1. Rode o volante até ao batente.

1. Remova os grampos de fixação do resguardo anti-chapinhagem da roda dianteira para aceder ao grupo óptico.

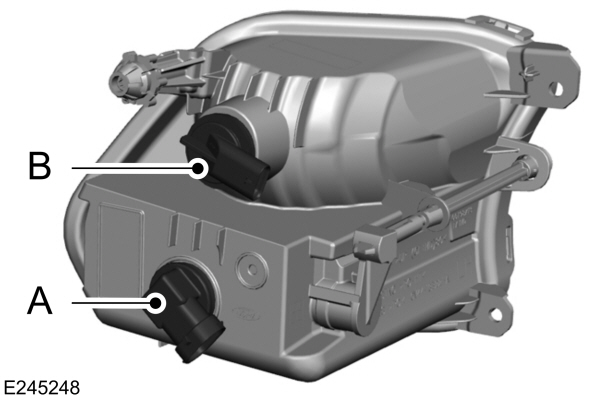

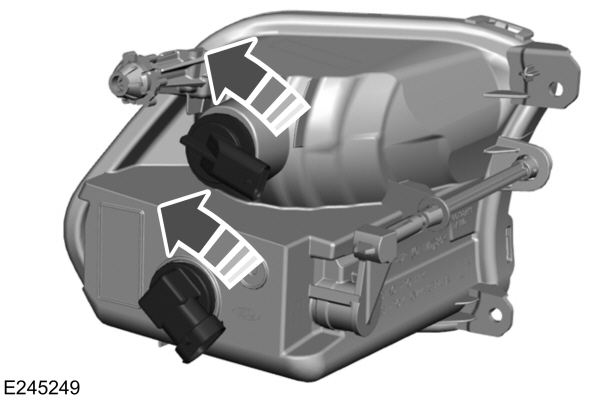

1. Remova o porta-lâmpada do grupo ótico, rodando-o no sentido contrário ao dos ponteiros do relógio.

1. Desligue a ficha.

1. Remova a lâmpada do porta-lâmpada puxando-a para fora a direito.

1. Retire cuidadosamente o indicador de mudança de direcção lateral.

1. Retire o casquilho da lâmpada.

1. Remova a lâmpada.

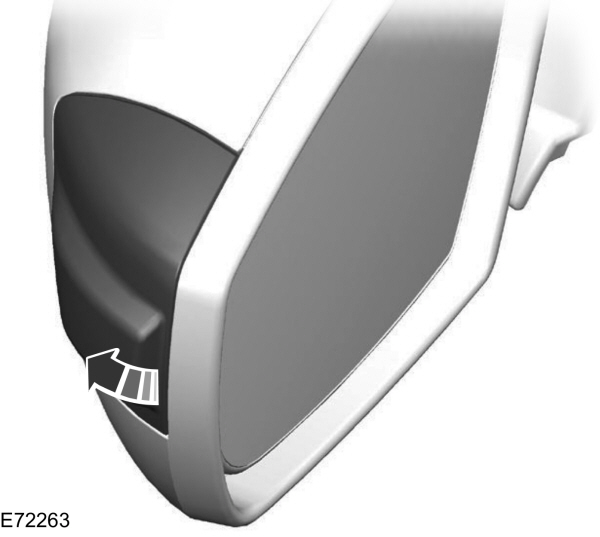

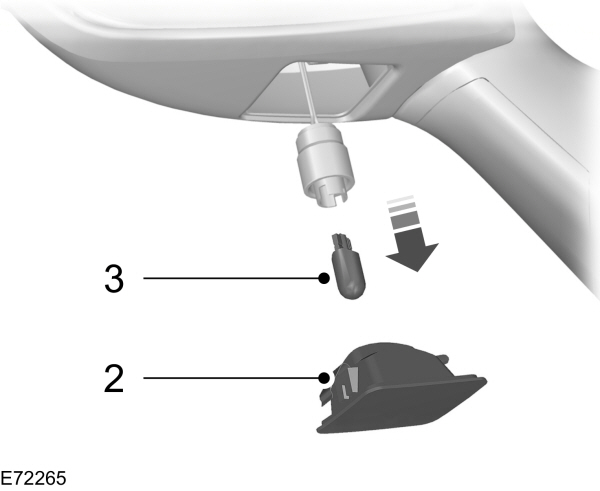

Nota:  Coloque o espelho do retrovisor o mais para dentro possível.

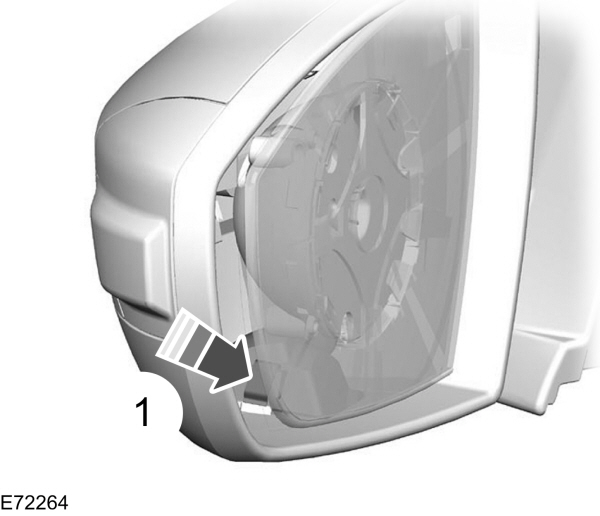

1. Introduza uma chave de parafusos ou um objecto semelhante dentro da folga entre o friso do retrovisor e o espelho do retrovisor e solte o grampo de retenção metálico.

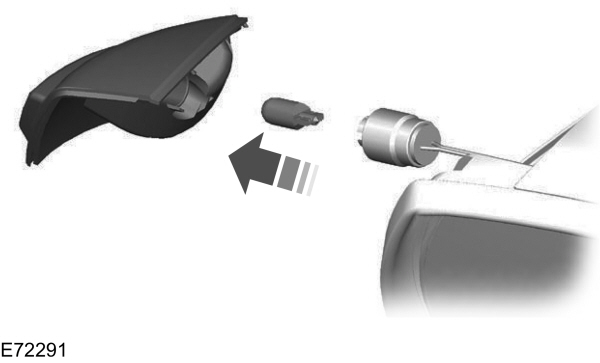

1. Remova o grupo ótico.

1. Remova a lâmpada.

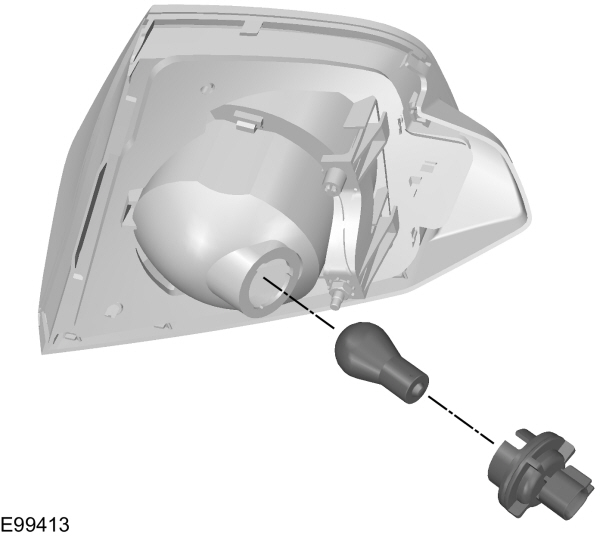

Indicador de mudança de direcção, luz traseira e luz de travagem

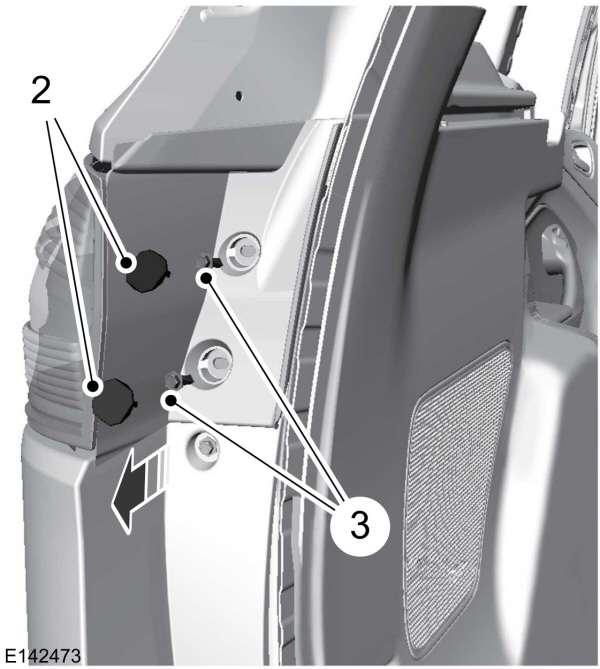

1. Certifique-se de que o controlo das luzes está na posição desligada e abra a porta do compartimento de bagagem.

1. Remova as tampas dos dois pernos utilizando uma chave de fendas de ponta chata padrão.

1. Remova os dois pernos do grupo ótico.

1. Puxe suavemente o grupo óptico para fora do veículo.

Siga o mesmo procedimento do Tipo 1 para remover a lâmpada do indicador de mudança de direção.

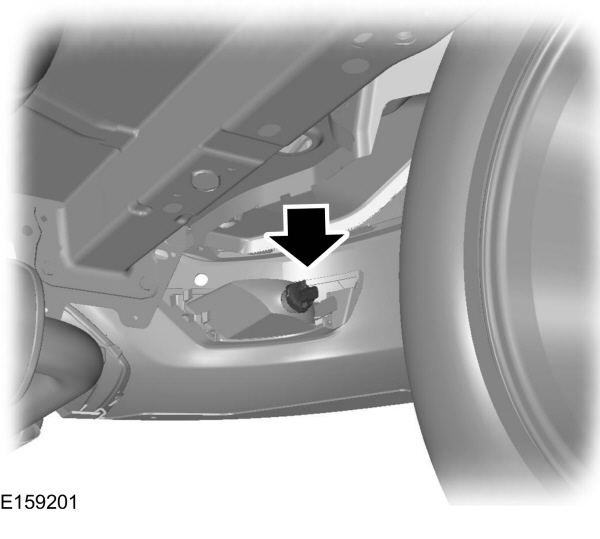

Luz de marcha-atrás

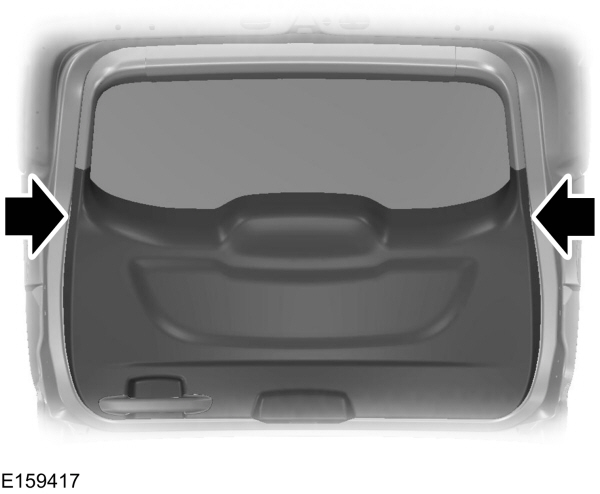

1. Insira um objecto adequado para abrir o painel de forro.

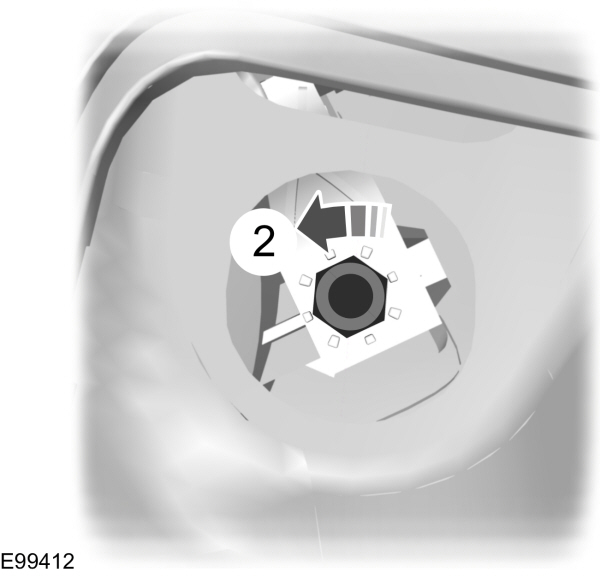

1. Remova a porca do grupo óptico.

1. Puxe suavemente o grupo óptico para fora do veículo.

1. Pressione a lâmpada com cuidado para dentro do porta-lâmpada, rode-a no sentido contrário ao dos ponteiros do relógio e remova a lâmpada.

1. Desligue a ficha.

1. Rode a lâmpada no sentido contrário ao dos ponteiros do relógio e puxe-a a direito para fora para a remover.

Estes itens não são reparáveis. Solicite a verificação do veículo assim que possível.

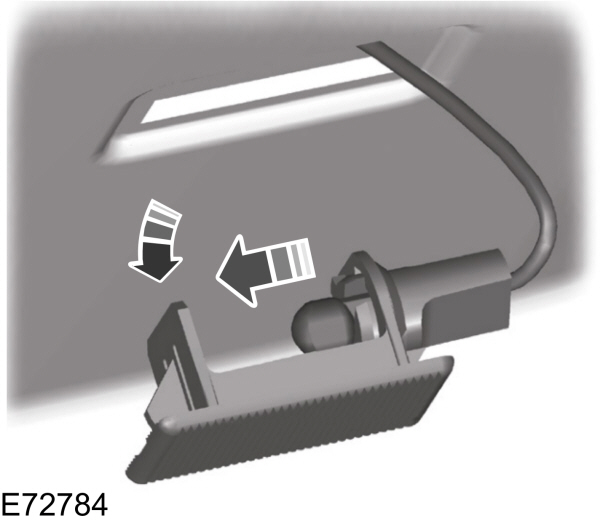

1. Solte o grampo de mola cuidadosamente.

1. Remova o grupo ótico.

1. Rode a lâmpada no sentido contrário ao dos ponteiros do relógio e remova-a.

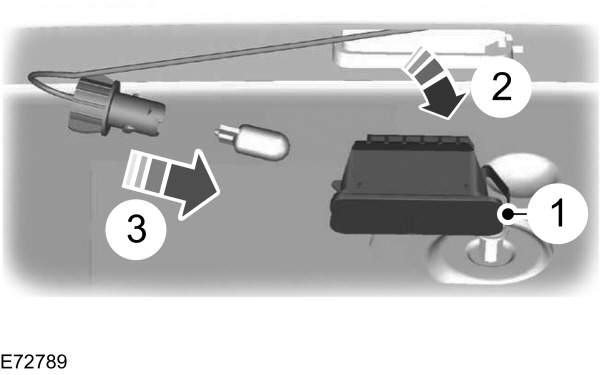

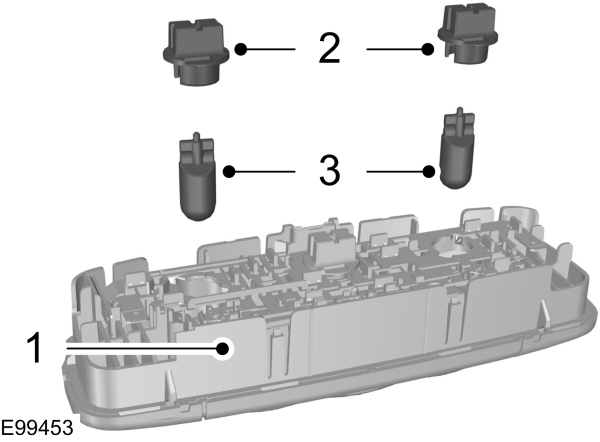

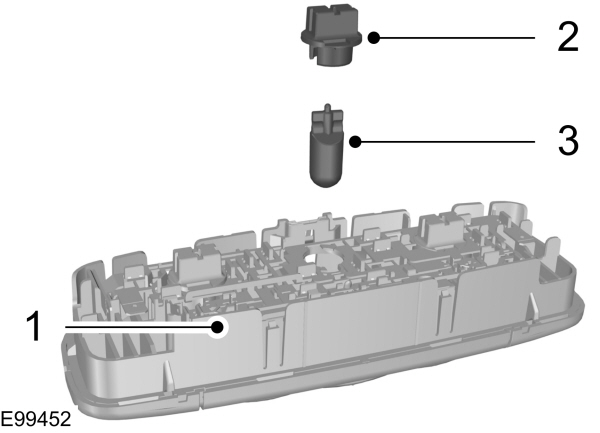

1. Desmonte cuidadosamente a luz.

1. Rode o casquilho da lâmpada no sentido contrário ao dos ponteiros do relógio e remova-o.

1. Remova a lâmpada.

1. Desmonte cuidadosamente a luz.

1. Rode o casquilho da lâmpada no sentido contrário ao dos ponteiros do relógio e remova-o.

1. Remova a lâmpada.

1. Retire a lâmpada com cuidado.

1. Remova a lâmpada.
