Fiat 500X - Manual de Instruções > Substituição da lâmpada
INDICAÇÕES GERAIS
- Antes de substituir uma lâmpada verifique que os respetivos contactos não estejam oxidados;
- substituir as lâmpadas queimadas por outras do mesmo tipo e potência;
- depois de substituir uma lâmpada dos faróis, verificar sempre a sua correcta orientação;
- quando uma lâmpada não funciona, antes de substituí-la, certificar-se de que o fusível correspondente está íntegro: para a localização dos fusíveis, consultar o parágrafo "Substituição dos fusíveis" neste capítulo.
ATENÇÃO Quando o clima é frio ou húmido ou após chuva forte ou lavagem, a superfície dos faróis ou das luzes traseiras pode embaciar e/ou formar gotas de condensação no lado interior. Trata-se de um fenómeno natural devido à diferença de temperatura e de humidade entre o interior e o exterior do vidro que, no entanto, não indica uma anomalia e não compromete o normal funcionamento dos dispositivos de iluminação. O embaciamento desaparece rapidamente acendendo os faróis, a partir do centro do difusor, estendendo-se progressivamente para as bordas.

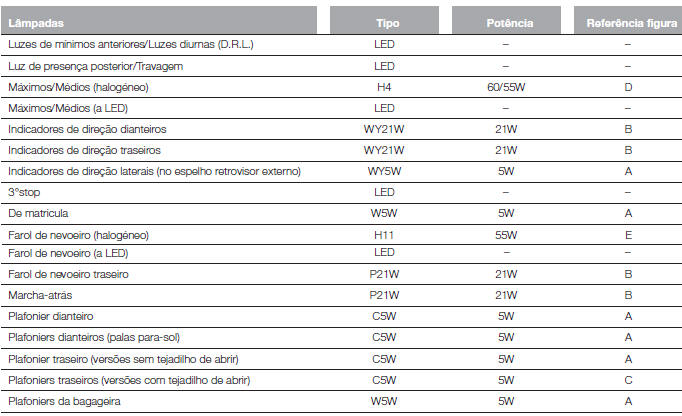

TIPOS DE LÂMPADAS
| No veículo estão instaladas as seguintes lâmpadas | |
| Lâmpadas todas de vidro (tipo A): estão inseridas à pressão. Para as retirar, é necessário puxar. |  |
| Lâmpadas de baioneta (tipo B): para as extrair do respetivo casquilho, carregar no bolbo, rodá-lo no sentido contrário ao dos ponteiros do relógio e depois extraí-lo. |  |
| Lâmpadas cilíndricas (tipo C): para extraí-las, desprendê-las dos respetivos Contatos. |  |
| Lâmpadas de halogéneo (tipo D): para remover a lâmpada, rodar o conector de lado e extraí-lo. |  |
| Lâmpadas de halogéneo (tipo E): para remover a lâmpada, rodá-la no sentido contrário ao dos ponteiros do relógio. |  |
SUBSTITUIÇÃO DE UMA LÂMPADA EXTERNA
Luzes de médios/máximos (halogéneo)
Para substituir a lâmpada, proceder do seguinte modo:

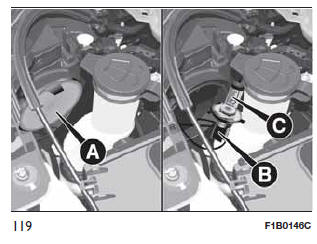

- a partir do interior do vão do motor, remover o tampão de borracha A fig. 119, atuando na respetiva lingueta;

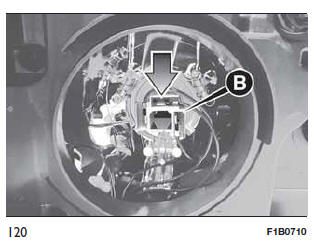

- pressionar para baixo o conector elétrico B fig. 120 até desprender o grupo da lâmpada e do casquilho da sede;
- extrair o casquilho para fora;
- desligar o conector elétrico B e substituir a lâmpada C.
- de seguida, inserir o grupo de lâmpada e casquilho no interior da respetiva sede e premi-lo até sentir o estalido de bloqueio. Certificar-se de que está corretamente bloqueado;
- reposicionar o tampão de borracha A.
ATENÇÃO Efetuar a operação de substituição da lâmpada apenas com o motor parado. Certificar-se ainda de que o próprio motor está frio, para evitar o perigo de queimaduras.
Luzes de máximos/médios/nevoeiri dianteiras a LED
Para a substituição destas luzes, dirigir-se à Rede de Assistência Fiat.
Luzes de presença/luzes diurnas (D.R.L.)
As luzes de presença e as luzes diurnas (D.R.L.) são a LED. Para a sua substituição, dirigir-se à Rede de Assistência Fiat.
Indicadores de direção dianteiros
Para substituir as lâmpadas, proceder do seguinte modo:
- virar completamente as rodas para dentro do veículo;

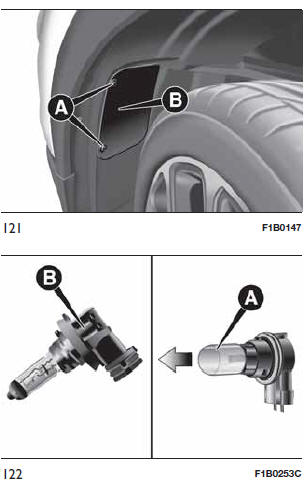

- utilizando a chave de fendas fornecida, desapertar os parafusos A fig. 121 e remover a tampa de inspeção B;
- localizar a lâmpada do indicador de direção;
- rodar para a esquerda o grupo da lâmpada e do casquilho e, de seguida, extraí-lo para fora;
- substituir a lâmpada A fig. 122 montada por engate;
- por fim, voltar a montar a tampa de inspeção B fig. 121, apertando a fundo os parafusos de fixação A.
Luzes de nevoeiro dianteiras (halogéneo)
Para substituir as lâmpadas, proceder do seguinte modo:
- virar completamente as rodas para dentro do veículo;
- utilizando a chave de fendas fornecida, desapertar os parafusos A fig. 121 e remover a tampa de inspeção B;
- localizar a lâmpada das luzes de nevoeiro;
- rodar para a esquerda o grupo da lâmpada e do casquilho e, de seguida, extraí-lo para fora;
- desligar o conector elétrico;
- substituir o grupo lâmpada-casquilho B fig. 122;
- voltar a ligar o conector elétrico ao novo grupo lâmpada-casquilho; em seguida, inseri-lo assegurando-se do correto bloqueio;
- montar o grupo rodando-o para a direita, assegurando-se do correto bloqueio;
- por fim, voltar a montar a tampa de inspeção B fig. 121, apertando a fundo os parafusos de fixação A.
Indicadores de direção laterais
ATENÇÃO O procedimento é descrito puramente a título indicativo. Para a substituição da lâmpada, é aconselhável dirigir-se à Rede de Assistência Fiat.
Para substituir a lâmpada, proceder do seguinte modo:

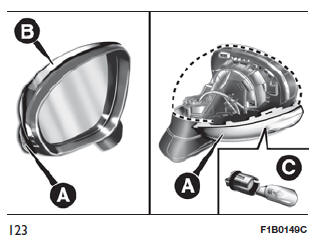

- remover a calota B fig. 123 do espelho retrovisor externo, com muito cuidado (com equipamento adequado para não riscar as partes pintadas) à volta da moldura do próprio espelho (como indicado na figura);
- remover a estrutura transparente A, em seguida, remover a lâmpada C, retirando-a do respetivo casquilho.
- inserir a nova lâmpada, certificando-se de que fica corretamente bloqueada;
- remontar o casquilho na estrutura transparente A;
- remontar corretamente a calota B no espelho retrovisor externo, certificando-se de que fica corretamente bloqueada.

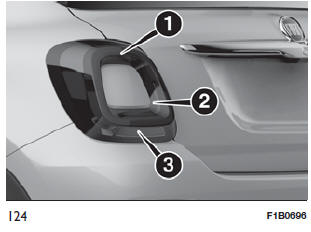

Localização das lâmpadas traseiras
- Luzes de mínimos/Stop
- Indicador de direção
- Farol de nevoeiro posterior (farol esquerdo) - Farol de nevoeiro posterior (farol direito)
Luzes de presença posteriores
As luzes de presença traseiras são a LED. Para a substituição destas luzes, dirigir-se à Rede de Assistência Fiat.
Luzes de stop
As luzes de stop são a LED. Para a substituição destas luzes, dirigir-se à Rede de Assistência Fiat.
Luzes de nevoeiro, marcha-atrás, indicadores de direção traseiros
Para substituir as lâmpadas, proceder do seguinte modo:
- abrir a porta da bagageira;

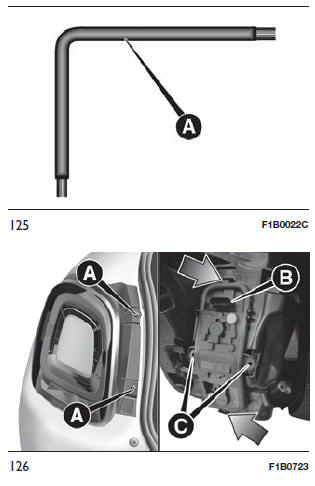

- utilizando a chave A fig. 125 fornecida (situada no interior da proteção que contém a documentação de bordo), desapertar os dois parafusos A fig. 126, em seguida, desacoplar o grupo ótico das respetivas fixações com perno, puxando com cuidado;
- desligar o conector B; em seguida, desapertar os dois parafusos C;

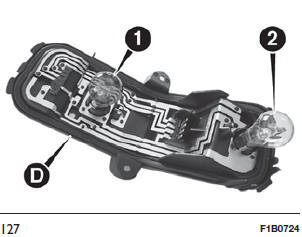

- libertar as linguetas indicadas pelas setas e extrair o grupo casquilho D fig. 127;
- identificar a lâmpada a substituir (1 Indicador de direção - 2 Luz de nevoeiro traseira ou Marcha-atrás);
- todas as lâmpadas estão montadas em "baioneta"; para as substituir é necessário premi-las ligeiramente e, em simultâneo, rodá-las: para a esquerda para extrair, para a direita para as inserir;
- reposicionar corretamente o grupo casquilho D no corpo do farol; atuar até sentir o estalido do engate efetivo das linguetas;
- apertar os dois parafusos C fig. 126 e voltar a ligar o conector B;
- remontar o grupo transparente apertando a fundo os dois parafusos A;
- voltar a fechar a porta da bagageira.
Luzes do 3 º stop
As luzes do 3 º stop são a LED. Para a sua substituição, dirigir-se à Rede de Assistência Fiat.
Luzes da matrícula
Para substituir as lâmpadas, proceder do seguinte modo:

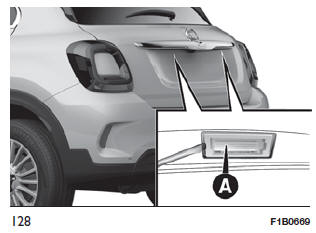

- com a chave de fendas fornecida, retirar os grupos transparentes A fig. 128 atuando no ponto ilustrado;

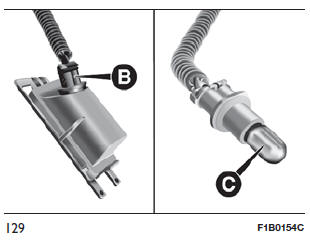

- rodar para a esquerda o grupo casquilho B fig. 129, extrair a lâmpada C e substituí-la.
- por fim, voltar a montar as estruturas transparentes.
NOTA! Antes de efetuar a remoção do grupo transparente, certificar-se de que se protege (por ex. com um pano) a ponta da chave de fendas para não danificar o grupo transparente.
AVISO
Antes de proceder à substituição da lâmpada, aguardar que as condutas de escape arrefeçam: PERIGO DE QUEIMADURAS!
Modificações ou reparações do sistema elétrico executadas de modo incorreto e sem considerar as características técnicas do sistema, podem causar anomalias de funcionamento com riscos de incêndio.
As lâmpadas de halogéneo contêm gás sob pressão; em caso de rutura, é possível a projeção de fragmentos de vidro.
Efetuar a operação de substituição das lâmpadas apenas com o motor parado e numa posição que não constitua perigo para o trânsito e permita a sua substituição em segurança.
Certificar-se ainda de que o motor está frio, para evitar o perigo de queimaduras.
ATENÇÃO
As lâmpadas de halogéneo devem ser manuseadas tocando exclusivamente na parte metálica. Se o bolbo transparente entrar em contacto com os dedos, isto reduz a intensidade da luz emitida e pode também prejudicar a duração da lâmpada.
Em caso de contacto acidental, esfregar a lâmpada com um pano com álcool e deixar secar.
