Chevrolet Trax - Manual de Instruções > Sistema eléctrico

Fusíveis

Os dados do fusível de substituição devem coincidir com os dados do fusível queimado.

Os fusíveis principais estão situados numa caixa fixada ao terminal positivo da bateria.

Em caso de necessidade, devem ser substituídos numa oficina.

Antes de se substituir um fusível, desligar o respectivo interruptor e a ignição.

Um fusível fundido terá um fio derretido.

Não substituir o fusível enquanto não se corrigir o que levou a que se fundisse.

Algumas funções estão protegidas por vários fusíveis.

Podem também existir fusíveis sem função atribuída.

Nota É possível que nem todas as descrições das caixas de fusíveis neste manual se apliquem ao seu veículo.

Quando verificar a caixa de fusíveis, consultar a etiqueta da caixa de fusíveis.

Extractor de fusíveis

Existe um extractor de fusíveis na caixa de fusíveis no compartimento do motor.

Colocar o extractor de fusíveis nos vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.

Bloco de fusíveis do compartimento do motor

<Fusível principal>

<Fusível auxiliar>

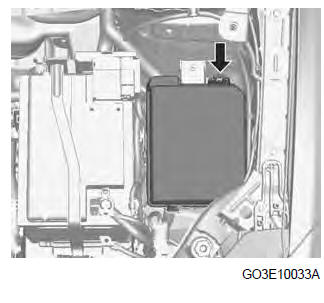

A caixa de fusíveis está situada no compartimento do motor.

Desencaixar a tampa, levantar para cima e retirar.

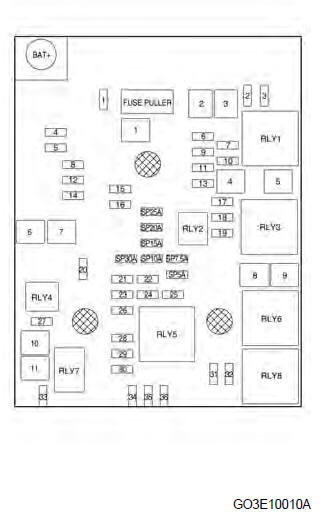

Bloco de fusíveis principais

Mini Fusíveis

1. TECTO DE ABRIR
2. OSRVM SW
3. VÁLVULA ELECTROMAGNÉ-TICA DE VENTILAÇÃO DO DEPÓSITO
4. NÃO UTILIZADO
5. VÁLVULA EBCM
6. IBS
7. NÃO UTILIZADO
8. TCM B+
9. BCM RVC
10. NIVELAMENTO HDLP ESQUERDO/DIREITO FSCM R/C
11. ESCOVA TRASEIRA
12. DESEMBACIADOR DO VIDRO TRASEIRO
13. NÃO UTILIZADO
14. AQUECIMENTO OSRVM
15. FSCM B+
16. MÓDULO DE BANCO AQUECIDO
17. TCM R/C
18. ECM R/C
19. BOMBA DE COMBUSTÍVEL
20. NÃO UTILIZADO
21. Gasolina: RELÉ DE VENTOINHA (AUX BEC)
    Diesel: Relé 85 Ventoinha3
22. BOMBA DE ARRANQUE A FRIO
23. Gasolina: BOBINA DE IGNIÇÃO/ BOBINA DO INJECTOR
    Diesel: ECM PT IGN-2
24. BOMBA DO LíQUIDO DE LAVAR
25. NãO UTILIZADO
26. Gasolina: VÁLVULA DE PURGA DO DEPÓSITO/VÁLVULA HIDRÁULICA/VÁLVULA DE ESCAPE DO TURBOCOMPRESSOR/ VÁLVULA DE DERIVAÇÃO DO TURBOCOMPRESSOR/ PRÉ/PÓS-SENSOR O2
    Diesel: VÁLVULA DE TURBULÊNCIA VARIÁVEL
27. NÃO UTILIZADO
28. Gasolina: NÃO UTILIZADO
    Diesel: ECM PT IGN-3
29. Gasolina: ECM PT IGN-1/IGN-2
    Diesel: ECM PT IGN-1
30. Gasolina: SENSOR MAF
    Diesel: SENSOR O2
31. LUZES DE MÁXIMOS ESQUERDA
32. LUZES DE MÁXIMOS DIREITA
33. ECM B+
34. BUZINA
35. EMBRAIAGEM A/C
36. FAROL DE NEVOEIRO DIANTEIRO

Fusíveis com porta-fusível de classe J

1. BOMBA EBCM
2. ESCOVA DIANTEIRA
3. VENTILADOR
4. IEC R/C
5. NÃO UTILIZADO
6. Gasolina: NÃO UTILIZADO
   Diesel: AQUECEDOR DE COMBUSTÍVEL
7. NÃO UTILIZADO
8. VENTOINHA DE ARREFECIMENTO BAIXA/MÉDIA
9. VENTOINHA DE ARREFECIMENTO ALTA
10. Gasolina: EVP
    Diesel: VELA DE INCANDESCÊNCIA
11. VÁLVULA DE ARRANQUE

Microrrelés U

2. BOMBA DE COMBUSTÍVEL

4. SOBRESSELENTE

Microrrelés HC

7. MOTOR DE ARRANQUE

Mini-relés

1. ACCIONAR O MOTOR DE ARRANQUE

3. VENTOINHA DE ARREFECIMENTO MÉDIA

5. RELÉ PT

8. VENTOINHA DE ARREFECIMENTO BAIXA

Mini-relé HC

6. VENTOINHA DE ARREFECIMENTO ALTA

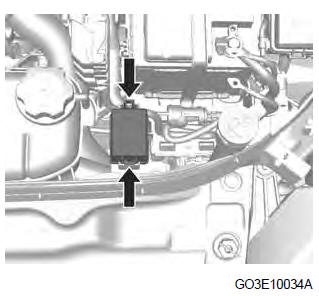

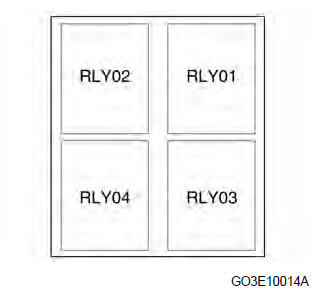

Bloco de fusíveis auxiliares

Relés

01. RELÉ DA BOMBA DE VÁCUO ELÉCTRICA
02. RELÉ DE COMANDO 1 DA VENTOINHA DE ARREFECIMENTO
03. RELÉ DE COMANDO 2 DA VENTOINHA DE ARREFECIMENTO

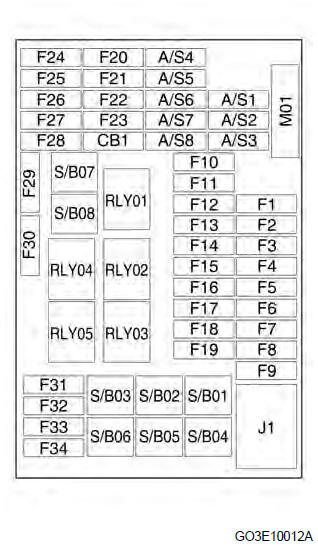

Bloco de fusíveis no painel de instrumentos

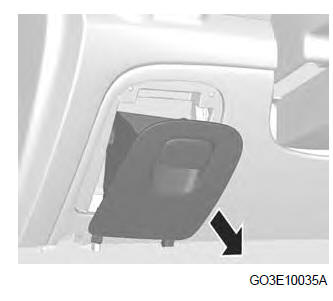

O bloco de fusíveis interior encontra- se na parte inferior do painel de instrumentos do lado do condutor.

Para aceder aos fusíveis, retirar a arrumação.

Para retirar a arrumação, abri-la e puxá-la.

Relés

01. RELÉ ACCY/RAP
02. RELÉ DA PORTA DA BAGAGEIRA
03. RELÉ SOBRESSELENTE
04. RELÉ DO VENTILADOR
05. RELÉ DO MODO LOGÍSTICO

Mini Fusíveis

1. BCM 1
2. BCM 2
3. BCM 3
4. BCM 4
5. BCM 5
6. BCM 6
7. BCM 7
8. BCM 8
9. DLIS
10. SDM B+
11. DLC
12. HVAC MDL
13. RELÉ DA PORTA DA BAGAGEIRA
14. UPA MDL
15. ISRVM
16. SOBRESSELENTE
17. VIDROS ELÉCTRICOS DR
18. SENSOR DE CHUVA
19. BCM RVC
20. SWC BKLT
21. AC APO
22. ISQUEIRO/DC APO
23. SOBRESSELENTE
24. SOBRESSELENTE
25. SOBRESSELENTE
26. SDM DC/VISOR AOS
27. IPC/CMPS MDL
28. HDLP SW/DCCVT/EMBRAIAGEM SW
29. SOBRESSELENTE
30. SOBRESSELENTE
31. IPC B+
32. RDO/AVISO SONORO/ENTRADA AUX
33. VISOR/CHAPA FRONTAL
34. ONSTAR UHP/DAB

Fusíveis S/B

01. PTC 1
02. PTC 2
03. VIDROS ELÉCTRICOS MTR DIANTEIROS
04. VIDROS ELÉCTRICOS MTR TRASEIROS
05. RELÉ DO MODO LOGÍSTICO
06. SOBRESSELENTE
07. VIDROS ELÉCTRICOS DIANTEIROS
08. VIDROS ELÉCTRICOS TRASEIROS

Conector principal

1. CONECTOR DE ALIMENTAÇÃO PRINCIPAL IEC

Disjuntor

CB1. SOBRESSELENTE

Minifusíveis

M01. SOBRESSELENTE

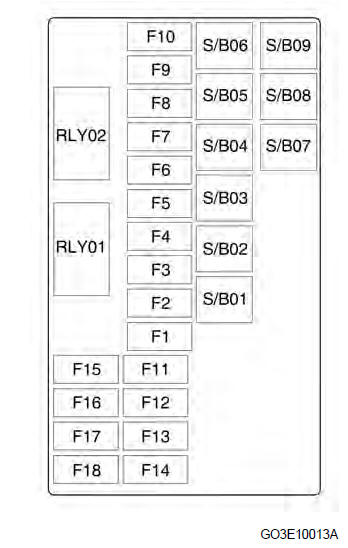

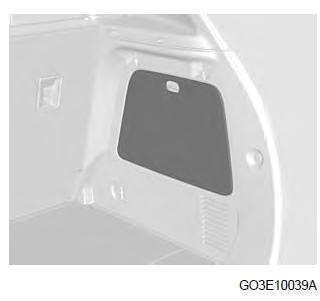

Bloco de fusíveis do compartimento traseiro

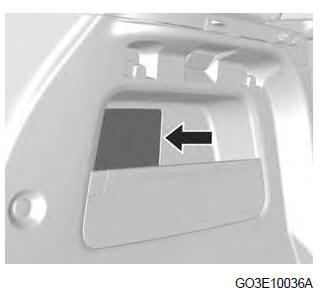

Encontra-se do lado esquerdo do compartimento traseiro.

Para aceder aos fusíveis, retirar a tampa.

Relés

1. RELÉ DE IGNIÇÃO 2. RELÉ DE FUNCIONAMENTO

Mini Fusíveis

1. PWR LUM SW DR
2. PWR LUM SW PASS
3. AMPLIFICADOR
4. TOMADA DO ATRELADO
5. AWD MDL
6. AOS MDL
7. SOBRESSELENTE
8. LP ESTACIONAMENTO DE ATRELADO
9. SOBRESSELENTE
10. SOBRESSELENTE
11. ATRELADO MDL
12. ANCORAGEM DE NAVEGAÇÃO
13. HTD VOLANTE
14. TOMADA DO ATRELADO
15. EVP SW
16. ÁGUA NO SENSOR DO COMBUSTÍVEL
17. ISRVM/RVC
18. SOBRESSELENTE

Fusíveis S/B

01. BANCO ELÉCTRICO SW DR/MEMÓRIA MDL
02. BANCO ELÉCTRICO SW PASS
03. ATRELADO MDL
04. ACDCINV
05. BAT+
06. LAVAGEM HDLP
07. SOBRESSELENTE
08. SOBRESSELENTE
09. SOBRESSELENTE

Ferramentas do veículo

Ferramentas

Veículos com kit de reparação de pneus

As ferramentas e o kit de reparação de pneus encontram-se no lado direito do compartimento traseiro.

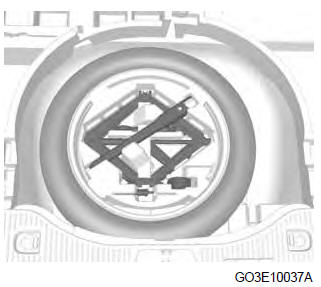

Veículos com roda sobresselente

O macaco e as ferramentas estão num compartimento de arrumação.
