Citroën C4 Cactus - Manual de Instruções > Bateria de 12 V
Procedimento para efetuar o arranque do motor a partir de outra bateria ou para recarregar a sua bateria descarregada.
Baterias de arranque de chumbo-ácido
Devem ser eliminadas de acordo com as prescrições legais e não devem, em caso algum, ser eliminadas juntamente com o lixo doméstico.
Coloque as pilhas do telecomando e as baterias gastas do veículo num ponto de recolha especial.
Qualquer operação na bateria deverá ser efetuada num local ventilado e afastado de chamas livres ou de fontes de faísca, para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.

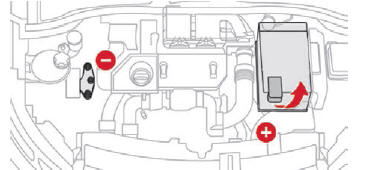

Acesso à bateria
A bateria encontra-se sob o capot.
Para aceder ao terminal (+):
- destranque o capot através do comando interior e, em seguida, do comando exterior,
- levante o capot e fixe-o na posição de apoio com as varetas.
(+) Terminal positivo.
Possui uma braçadeira do terminal de bloqueio rápido.
(-) Terminal negativo.
O terminal (-) da bateria não está acessível, utilize o suporte do motor.
Efetuar o arranque usando outra bateria
Quando a bateria do seu veículo estiver descarregada, o motor pode ser colocado em funcionamento através de uma bateria auxiliar (externa ou de outro veículo) e de cabos auxiliares ou de um booster de bateria.
Nunca utilize um booster de bateria de 24 V ou mais.
Verifique previamente se a bateria auxiliar tem uma tensão nominal de 12 V e uma capacidade pelo menos igual à da bateria descarregada.
Os dois veículos não devem estar em contacto.
Desligue todos os consumidores elétricos dos dois veículos (sistema de áudio, limpa-para-brisas, iluminação, etc.).
Assegure-se de que os cabos auxiliares não passam junto às partes móveis do motor (ventilador, correias, etc.).
Não desligue o terminal (+) com o motor em funcionamento.
- Levante a proteção de plástico do terminal (+), se o seu veículo estiver equipado com uma.

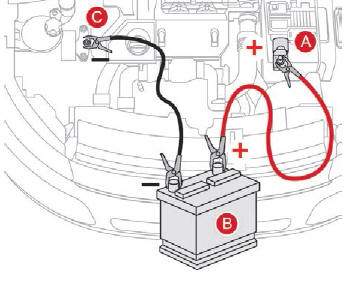

- Ligue o cabo vermelho ao terminal positivo (+) da bateria avariada A (ao nível da parte metálica em curva) e, em seguida, ao terminal positivo (+) da bateria de reserva B ou do booster.
- Ligue uma extremidade do cabo verde ou preto ao terminal negativo (-) da bateria auxiliar B ou do booster (ou num ponto de massa do outro veículo).
- Ligue a outra extremidade do cabo verde ou preto no ponto de massa C do veículo avariado.
- Coloque o motor em funcionamento do veículo desempanador e deixe-o funcionar durante alguns minutos.
- Ligue o motor de arranque do veículo avariado e deixe o motor a funcionar.
Se o arranque do motor não for efetuado imediatamente, desligue a ignição e aguarde alguns instantes antes de tentar novamente.
- Aguarde o regresso ao "ralenti" e, em seguida, desligue os cabos auxiliares pela ordem inversa.
- Volte a colocar a proteção de plástico do terminal (+), se o seu veículo estiver equipado com uma.
- Deixe o motor funcionar, com o veículo em movimento ou parado, no mínimo durante 30 minutos para permitir que a bateria atinja um nível de carga suficiente.
Carregar a bateria com um carregador de bateria
Para assegurar uma longevidade ideal da bateria, é indispensável manter a sua carga a um nível suficiente.
Nalguns casos, pode ser necessário carregar a bateria:
- se utilizar o seu veículo, sobretudo, para trajetos curtos,
- ao prever uma imobilização prolongada do veículo durante várias semanas.
Contacte um revendedor CITROËN ou uma oficina qualificada.
Nunca inverta as polaridades.
- Desligue a ignição.
- Desligue todos os consumidores elétricos (sistema de áudio, luzes, limpa-vidros, etc.).
- Desligue o carregador B antes de ligar os cabos à bateria, para evitar qualquer faísca perigosa.
- Verifique se os cabos do carregador estão em bom estado.
- Se presente no seu veículo, eleve a tampa em plástico do borne (+).

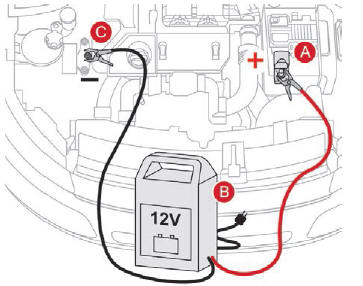

- Ligue os cabos do carregador B da
seguinte forma:
- o cabo vermelho positivo (+) ao terminal (+) da bateria A,
- o cabo preto negativo (-) ao ponto de massa C do veículo.
- Depois de carregar a bateria, desligue o carregador B antes de desligar os cabos da bateria A.
Na presença desta etiqueta, é imperativo utilizar apenas um carregador de 12 V, para evitar a degradação irreversível dos equipamentos elétricos associados ao sistema Stop & Start.
Desligar a bateria
Para manter um nível de carga suficiente para permitir o arranque do motor, é recomendado que desligue a bateria em caso de imobilização do veículo durante largo período de tempo.
Antes de desligar a bateria:
- feche todas as aberturas (portas, porta da mala, vidros, teto de abrir),
- desligue todos os consumidores elétricos (sistema de áudio, limpa-para-brisas, luzes, etc.),
- desligue a ignição e aguarde cerca de quatro minutos.
Após ter acedido à bateria, basta desligar o terminal (+).
Terminal de bloqueio rápido

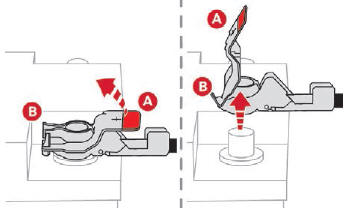

Desligar o borne (+)
- Eleve o manípulo A ao máximo para desbloquear a braçadeira B.
- Retire a abraçadeira B levantando-a.

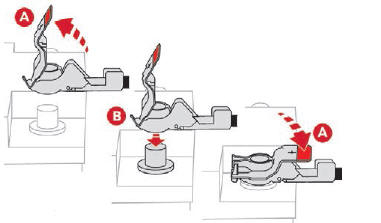

Voltar a ligar o terminal (+)
- Eleve o manípulo A ao máximo.
- Substitua a braçadeira B aberta no terminal (+).
- Empurre a braçadeira B ao máximo para baixo.
- Baixe o manípulo A para bloquear a braçadeira B.
Após ligar novamente a bateria
Após voltar a ligar a bateria, ligue a ignição e aguarde 1 minuto antes de ligar o motor, para permitir a inicialização dos sistemas eletrónicos.
No entanto, se após esta operação subsistirem ligeiras perturbações, contacte um revendedor CITROËN ou uma oficina qualificada.
Deve realizar a reinicialização de alguns sistemas você mesmo, consultando a secção correspondente como:
- chave de telecomando ou chave eletrónica (dependendo da versão),
- os vidros elétricos,
- a data e hora,
- as estações de rádio memorizadas.
Neste caso, a função apenas ficará novamente disponível após uma imobilização contínua do veículo, cuja duração dependerá da temperatura exterior e do estado de carga da bateria (até cerca de 8 horas).
